新型冠状病毒疫情下Wi-Fi布线方案设计思考







       2020年2月13日由于新型冠状病毒的影响，小米通过线上直播的形式正式发布了“十周年梦幻之作”—小米10系列。雷军用了5分钟解释了一个新功能-Wi-Fi 6，简单讲就是这款智能手机通过Wi-Fi连网的速度达到了近10Gbps（万兆每秒）的吞吐量。













        经过多天待在家里的体验，使得我们每个人对家庭Wi-Fi的质量前所未有的关注起来。

就在不远的过去

        IEEE 802.11n的Wi-Fi标准被称作Wi-Fi 4（第4代Wi-Fi技术）

        IEEE 802.11ac的Wi-Fi标准被称作Wi-Fi 5（第5代Wi-Fi技术）

        2018年10月Wi-Fi联盟把下一代Wi-Fi

        IEEE 802.11ax称为Wi-Fi6 第6代Wi-Fi技术





Wi-Fi 6可以提供9.6Gbps的网络速率，比Wi-Fi 5的最高速率3.5Gbps提升了3倍！





特性	Wi-Fi 4	Wi-Fi 5	Wi-Fi 6
频率带宽	2.4 & 5 GHz	5 GHz	2.4 & 5 GHz
最高速率	150 Mbps	3.5 Gbps	9.6 Gbps
技术	IEEE 802.11n	IEEE 802.11ac	IEEE 802.11ax

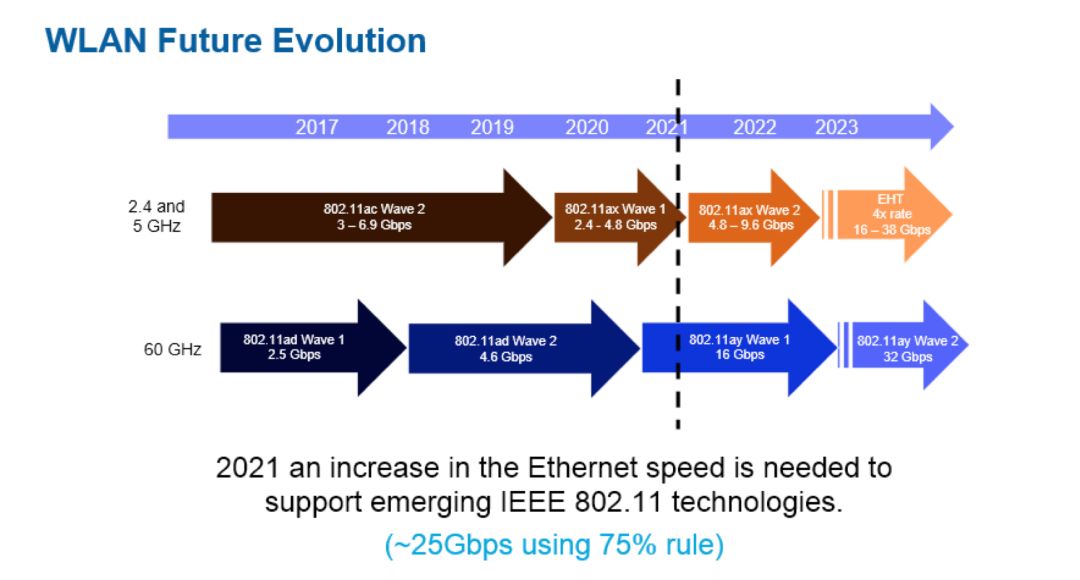

而Wi-Fi技术仍在发展，从目前可预计的发展路线图得知「见下图」



2020-2021年Wi-Fi传输速率将达到16Gbps

2022-2023年Wi-Fi传输速率会进一步提升到32Gbps









第6代Wi-Fi的布线方案需要考虑如下几点









 NO.1  Wi-Fi接入点的网线数量建议至少放置2根



        H3C [新华三]2020年无线产品主打高密度的Wi-Fi接入点WA6638的接口示意图。图上4号标识是100/1000/2500/5000/10000M以太网接口[作为设备的上行接口]，5号标识是10/100/1000M以太网接口[作为设备的下行接口] 「见下图」

摘自H3C WA6638无线接入点安装指导，附录A-2

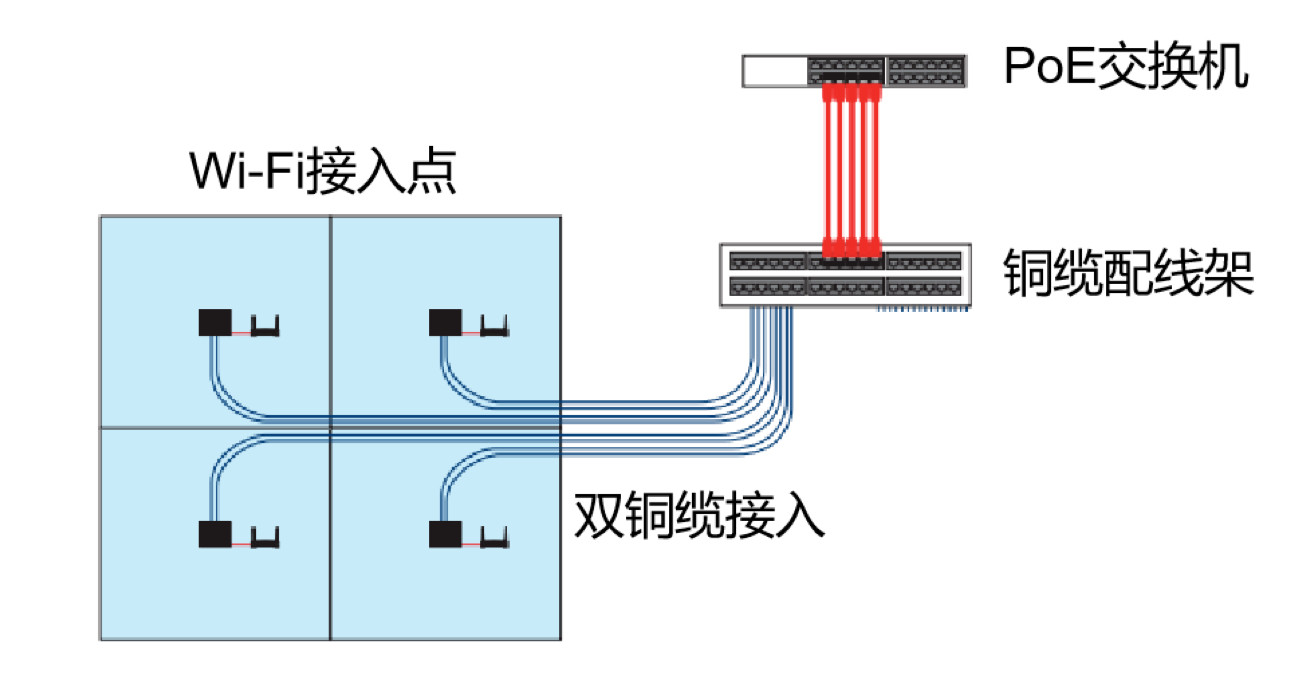

 NO.2  2根网线接入，网络连接「见下图」





 可获得的优点：

        1、上传速率加倍（适用于部分接入点硬件支持）

        2、2根网线互为备份（以防单一网线传输故障，减少临时布放网线产生的人工和时间成本）

        3、网线资源可以为临近空间提供额外的Wi-Fi接入（以应对未来Wi-Fi接入设备数量增多而需要增加Wi-Fi接入点的可能）

        4、保护线缆投资（Wi-Fi接入点硬件更换简单，但重新布线在有些场合是十分困难的）















 NO.3 Wi-Fi接入点网线建议至少选择6A类万兆铜缆

    为了达到10Gbps的传输速率，在选择铜缆等级时有多种方案。



    各等级铜缆的区别「见下图」

        1、使用6类铜缆 支持10Gbps最远距离仅为55米（有些标准只认可37米）

        2、使用6A类铜缆 支持10Gbs最远距离是100米

        3、使用8类铜缆 支持10Gbps最远距离也是100米









通过对上表的数据分析，目前6A类铜缆是达到10G传输速率的高性价比选择













 NO.4 Wi-Fi接入点的网线建议选择能更好支持以太网供电 (PoE) 的整体方案





        第5代Wi-Fi接入点设备需要30W-60W的功率，而第6代Wi-Fi需要更多功率。下表是以太网供电标准的不同等级。









总结起来Wi-Fi连接方案选择的铜缆需要满足以下特点：



        1、6A类铜缆（能更好的支持最高90W功率的以太网供电）

        2、带金属层结构的铜缆（金属层天然的的导热能力，避免以太网供电产生的线缆温度升高）

        3、整个铜缆链路（端到端）通过PoE测试（匹配性测试）

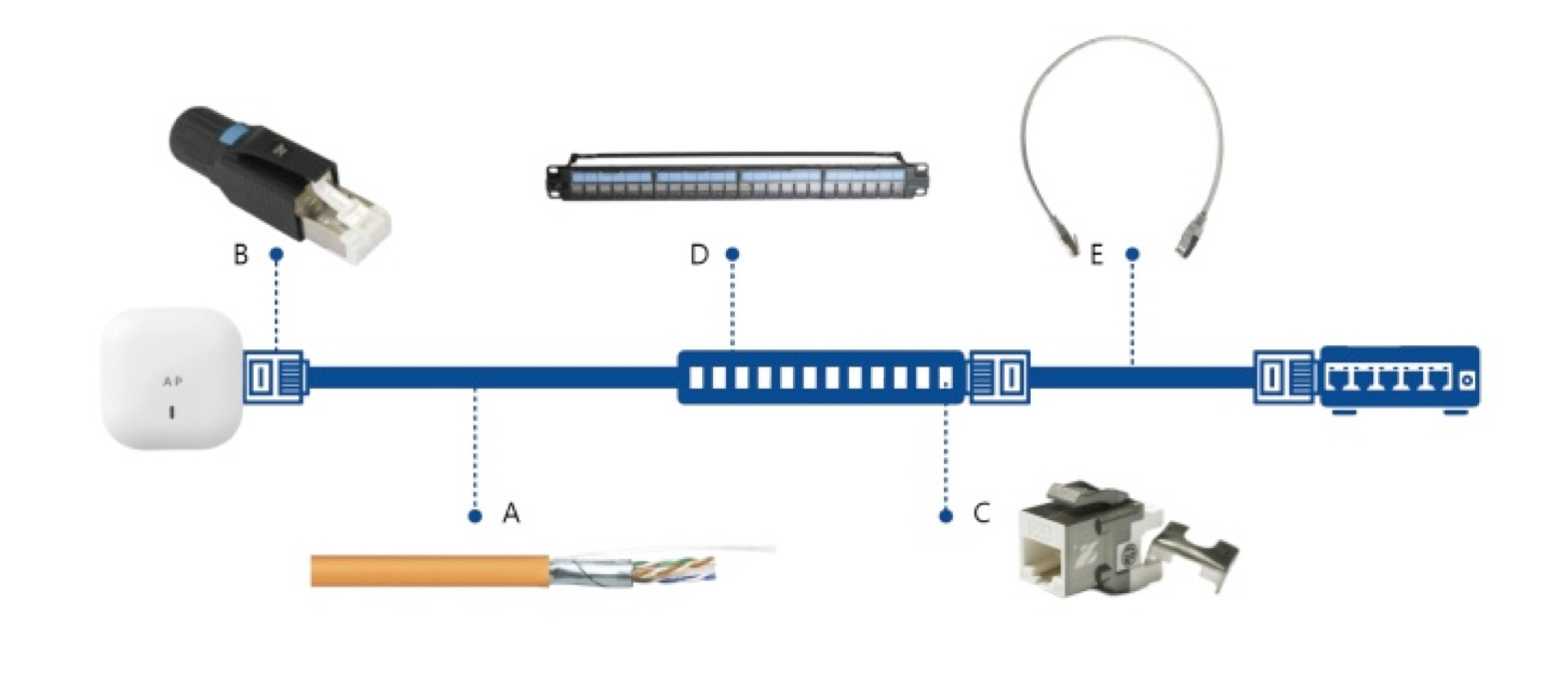

纬通对第6代Wi-Fi应用给出了具有性价比的推荐方案「见下图」





推荐方案的各产品特点如下：

        A: 4对铝箔屏蔽6A类铜缆（达到10G传输的同时，具有优良的EMI性能，及天然的优异导热能力）

        B: MPTL (现场端接连接器)，支持POE+及6A类传输

        C: 屏蔽6A类模块，支持POE+

        D: 24口铜缆空配线架

        E: 23AWG双屏蔽6A跳线













   相信疫情很快将会结束，当我们自由的外出娱乐，移动办公，或是习惯了SOHO（居家办公）时，我们已经离不开Wi-Fi，高速连网的背后永远需要强壮的物理基础架构来支撑。
